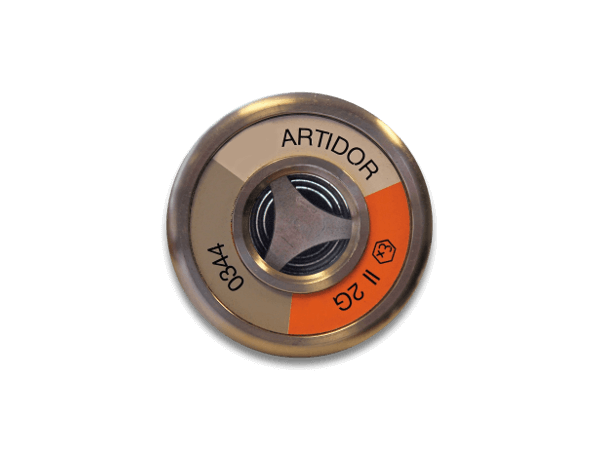

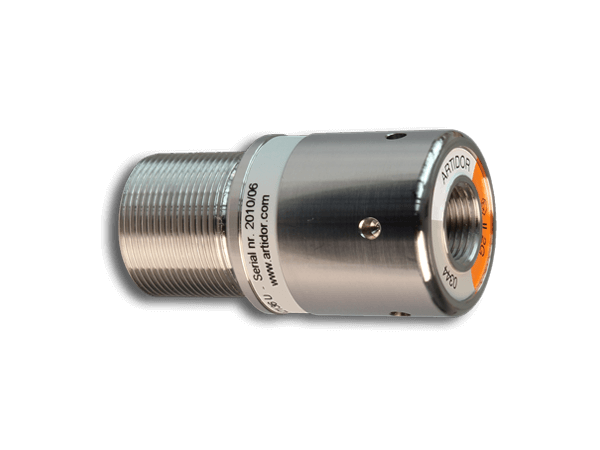

AR-081 Wanddurchführung

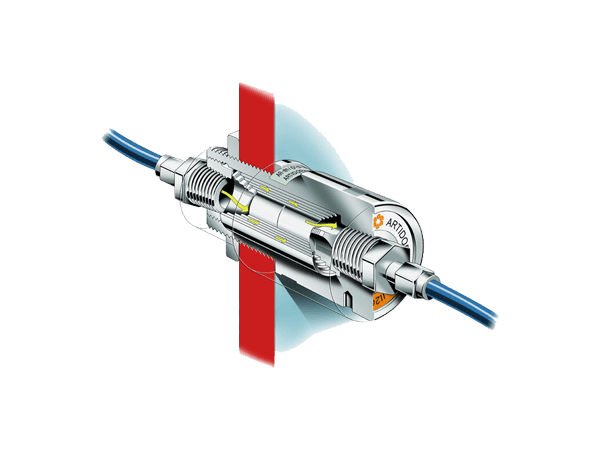

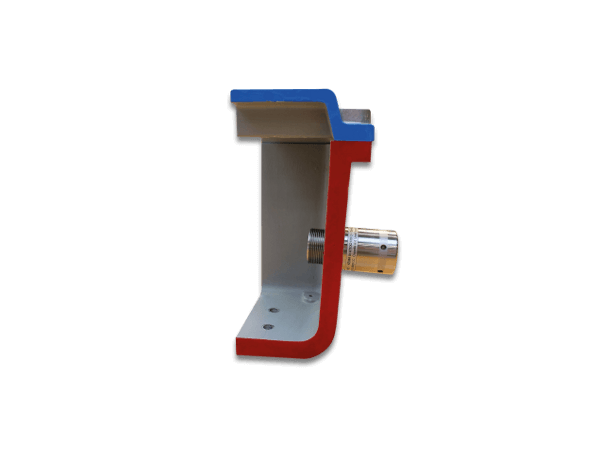

AR-081 Wanddurchfuehrung fuer zone 1Die Artidor AR-081 Wanddurchführung wurde als Flammenlöscher für in der Wand montierten explosionssicheren Ex d Gehäuse entworfen. Die Wanddurchführung sorgt dort für einen ungehinderten Durchgang von Luft, Gasen und Flüssigkeiten ohne die Explosionssicherheit des Gehäuses zu schwächen.

Bei einer eventuellen Explosion im druckfesten Gehäuse verhindert die Wanddurchführung, dass Flammen und heiße Gase austreten; das heiße Gas wird in der Wanddurchführung soweit abgekühlt, dass es nicht mehr fähig ist, die potentiell explosive Umgebung zu entzünden.

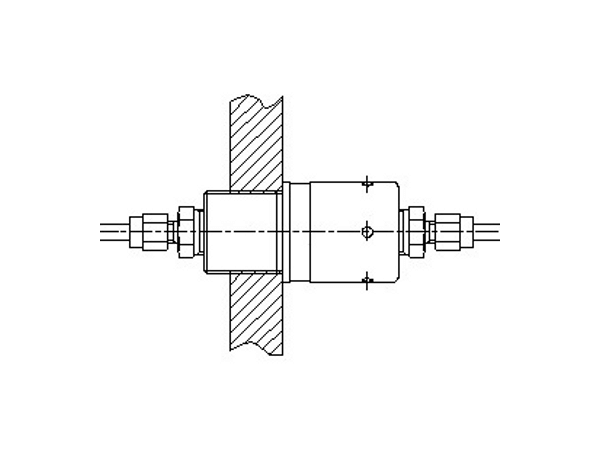

Der Wanddurchführung kann als Kopplung für Leitungen für Gasen und Flüssigkeiten wie Kühlmittel, Hydraulik und Pneumatik benutzt werden. Durch den speziellen Entwurf ist der Druckverlust in der Wanddurchführung sehr gering und hält die Wanddurchführung keine Nässe fest. Das macht die Wanddurchführung für Leitungen für Musterentnahme in Gasanalysegeräten sehr geeignet.

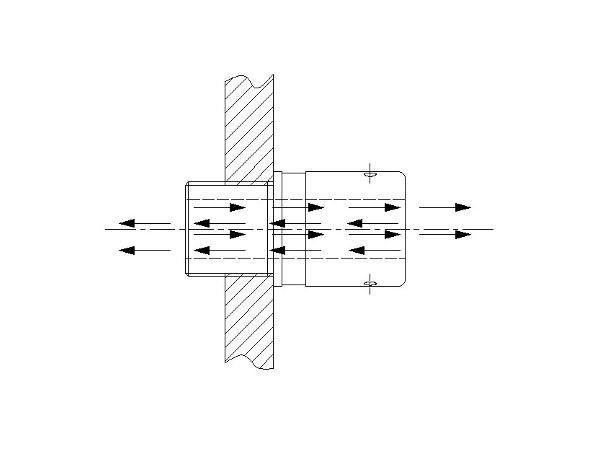

Druckfeste Gehäuse sind in der Regel nicht konstruiert um eine Explosion zu überstehen, die bei einem Druck entsteht, der höher ist als 110% des atmosphärischen Druckes. Die Wanddurchführung als Belüftungsloch (breather) verhindert diesen Druckaufbau auf einfache Weise.

Die explosionssicheren Artidor Wanddurchführungen sind entsprechend der europäischen ATEX Richtlinie 2014/34/EU (ATEX 114) zertifiziert und sie sind CE markiert.

Informationen oder Angebot anfordern?

Kontaktieren Sie uns für weitere Informationen über die Anwendung dieses Produktes.
Wir helfen Ihnen gerne weiter!

Kontaktieren Sie uns
Fordern Sie ein Angebot an

Merkmale
  • ATEX zertifiziert
  • Schutzart gegen Zündung Ex d
  • Für die Durchführung von Gasen und Flüssigkeiten
  • Minimale Druckverluste
  • Hält kaum Nässe fest, trocknet schnell
  • Moderner industrieller Entwurf
  • Lässt sich einfach reinigen
  • Aus Edelstahl AISI 316
Technische Daten
  • Explosionssicherheit
    ATEX II 2 G EEX d IIC
  • Europaïsche Richtlinien
    2014/34/EU (ATEX 114)
  • Angewendete Normen
    EN 50014:1997, EN 50018:2000
  • Konformitätsbescheinigung
    KEMA 01ATEX2136 U (Komponentzertifikat)
  • Temperaturklasse
    Abhängig vom Volumen des Ex d Gehäuses
  • Material
    Edelstahl AISI 316 (1.4401 V4A)
  • Schutzart
    IP65 gemäß EN 60529
  • Montagegewinde
    M32 x 1,5
  • Anschlüsse
    3/8" NPT (2x)
  • Freier Durchlass
    28 mm²
  • Durchlassverhältnis
    10 Liter / Minute bei 28 mBar Vordruck (Gas)
  • Umgebungstemperatur
    -20 °C bis +40 °C
  • Abmessungen
    Ø39 x 75 mm
  • Gewicht
    510 Gramm
